Emisor / Receptor adicional para barrera FD310.
General
El detector de humos por barrera de haz infrarrojo FD310 ha sido diseñada con la última tecnología óptica, incorporando modernas técnicas industriales, electrónicas y de software. Este detector ofrece una protección de bajo coste para áreas largas y abiertas con altos techos. También es idónea para aplicaciones donde el acceso al techo para la instalación de detectores de humo es complicado.
Funcionamiento

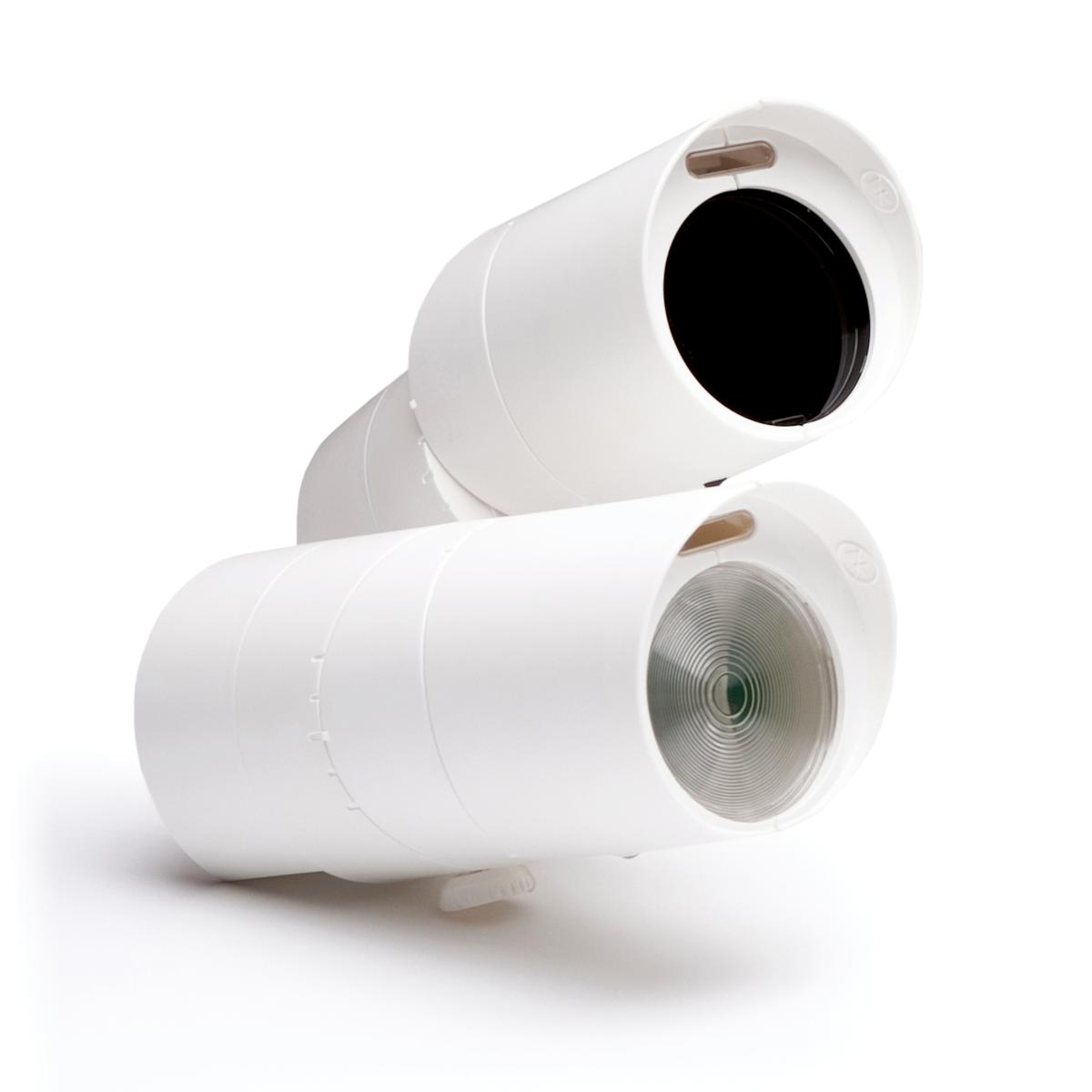

El sistema se compone de una cabeza emisora de aspecto moderno, que emite un haz infrarrojo a su cabeza receptora asociada y de un controlador compacto. Una vez el humo cruza a través del haz infrarrojo, el nivel de señal en el receptor cae por debajo del nivel preestablecido lo cual resulta en una condición de alarma. Ambas cabezas del detector, transmisor y receptor, tienen unas ruedecillas para facilitar el proceso de alineación. Las cabezas del detector pueden desplazarse hasta 10º a cada lado del plano. Para mayores ajustes, hay disponible un soporte, que ofrece hasta 180º por plano, así que es posible una rotación completa de 360º.
El FD310 ha sido diseñado para ser instalador por un solo operario, gracias a que integra una herramienta de alineación láser en combinación con el uso de LED's que ofrecen un feddback visual. La ayuda láser integrada puede ser activada desde el controlador o desde la cabeza receptora.
El controlador compacto incorpora una display LCD, el cual ofrece una interfaz de usuario fácil de usar, basada completamente en iconos. Este controlador permite una fácil instalación, mantenimiento y testeo del sistema de detección. Durante la instalación, se pueden seleccionar los umbrales de alarma y la sensibilidad del detector, así como configurar los tiempos de alarma y avería.
En detalle
- Emisor y receptor separados
- Rango de 5 a 120 m
- Laser de ayuda a la alineación integrado en el receptor
- Conexionado a 2 hilos entre el controlador y el receptor
- Opción de instalar una segunda barrera en el mismo controldor
- Relé de alarma y averia por cada detector
- Controlador con display LCD
- Sensibilidad y niveles de alarma programables
- Control de ganáncia automático (CGA) para compensación de suciedad
- Múltiples entradas de cable para una fácil instalación
- Alimentación opcional de transmisor desde el controlador
ESPECIFICACIONES TÉCNICAS
CERTIFICACIÓN EN54-12
ALIMENTACIÓN 12 - 36 VDC (Fuente no incluída)
|
