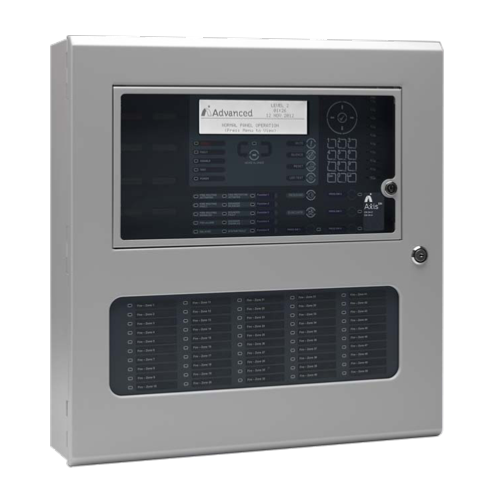

Central analógica Advanced de 2 lazos ampliable a 4
Hasta 240 dispositivos por lazo
Protocolo Argus (compatible con Hochiki y Apollo)
Pantalla LCD personalizable
Certificados EN54-2, EN54-4, EN54-13 y Parte 2 y 4 por FM Approvals
DESCRIPCIÓN
Advanced
Central de 2 lazos ampliable a 4 (expandible por red)
Multiprotocolo compatible con Argus Vega, Apollo, Hochiki y Nittan Evolution (Argus Vega preinstaldo, el resto de protocolos requieren actualizacion de firmware)
Hasta 240 dispositivos por lazo
Auto-direccionamiento de dispositivos
Red Ad-Net peer-to-peer capaz de manejar hasta 2000 zonas
Botones de funcion programables
4 salidas de sirena
Puertos de comunicaciones USB y RS232
20 LED de zona programables
Interfaz de usuario LCD gráfico y soporte para hasta 200 zonas de incendio por defecto, permitiendo el cumplimiento total de la norma EN54.
Compatible con modulo IP (instalado en red, 1 solo modulo para todo el sistema)
Terminales extraíbles para extracción en caliente
Placa principal de rapida extracción. Desmontaje facil de PCB de la carcasa
Posibilidad de montage en rack
Logo en LCD personalizable
Multi lenguaje
Certificado EN 54-2:1997, EN 54-4:1997 y EN 54-13:2005 Certificado en EN54 Parts 2 y 4 by FM Approvals
ESPECIFICACIONES
| Marca |
Advanced |
| Tecnología de base |
Procesadores duales basados en flash con reloj en tiempo real, diagnóstico, lenguajes programables y conjuntos de caracteres |
| Display |
Pantalla LCD retroiluminada blanca de 240 x 64. |
| Indicadores LED |
22 rojos (1 x fuego, 1 x más alarmas, 20 x zonal programable), 1 verde (alimentación), 13 ámbar y 12 bicolor (falla y sistema) |
| Controles |
Teclado alfanumérico que permite la navegación, Reseteo, Silenciar buzzer, Silenciar sirenas, Resonar, Evacuacion y x4 pulsadores programables |
| Protocolos |
Argus Vega (preinstalado), Apollo (XP95 / Discovery), Hochiki ESP y Nittan Evolution |
| Numero de zonas |
2000 (200 por panel) |
| Numero de lazos |
2 ampliable a 4 |
| Dispositivos por lazo |
240 en protocolo Argus Vega (preinstalado), en los demas depende del protocolo |
| Lazo |
500mA |
| Salidas de sirena en placa |
4 x 1 Amp programable |
| Salidas de Rele en placa |
2 x 1 Amp 30v AC/DC programable(10mA, 5v min) - expandible a 4 |
| Entradas programables |
1 x entrada supervisada programable en placa |
| Salida auxiliar |
24V 500mA |
| Entradas programables de interruptor de llave |
8 x Entrada libre de tension |
| Corriente de salida total disponible |
5A máximo disponible para corriente de lazo + salidas de sirena + alimentación auxiliar |
| Alimentacion principal |
200 - 240v 47-63 Hz AC (+10%, -15% de tolerancia) 1.4A Max |
| Corriente del cargador |
2A con compensacion de temperatura |
| Interfac puerto serie |
1 x En placa, conexion para PC RS232 , modem, IP, o impresora portatil |
| Interfaz USB |
1 x USB Tipo B para conexion de PC |
| Programacion |
Teclado y LCD (incorporados) o PC con software de Windows |
| Buffer de eventos |
5000 para eventos y diagnóstico + 500 incendios |
| Redes |
Tarjeta de red opcional (ADV-MXP-503 - estándar, o ADV-MXP-509 - tolerante a fallos) |
| Impresora (opcional) |
En placa (sólo en las cajas M, L, D) |
| Caja / Color |
Acero IP30 / RAL7035 |
| Opciones de metalistería |
Bisel de empotrar, caja para batería, Cajas para utilidades especiales, Cajas de terminación y Perfil de montaje en rack |
| Dimensiones |
|
| H x W x D mm |
|
| Estándar |
475 x 450 x 120 |
| Grande |
475 x 450 x 190 |
| Grande Deep |
750 x 450 x 190 |
| Entrada de cable |
|
| (20mm knockouts) |
|
| Estándar |
19 x arriba, 11 x trasera y 2 x abajo |
| Grande |
30 x arriba, 11 x trasera y 3 x abajo |
| Grande Deep |
30 x arriba, 6 x trasera y 3 x abajo |
| Capacidad de las baterias |
|
| Min - Max |
|
| Estándar |
24V 4Ah.............24V 18Ah |
| Grande |
24V 4Ah.............24V 45Ah |
| Grande Deep |
24V 4Ah.............24V 45Ah |
CONTENIDO
Cables de bateria
Resistencias de supervision
Fusibles
Llaves de acceso
Bridas de sujeccion |
