¿Cuántos dispositivos (cámaras) pueden ser alimentados por

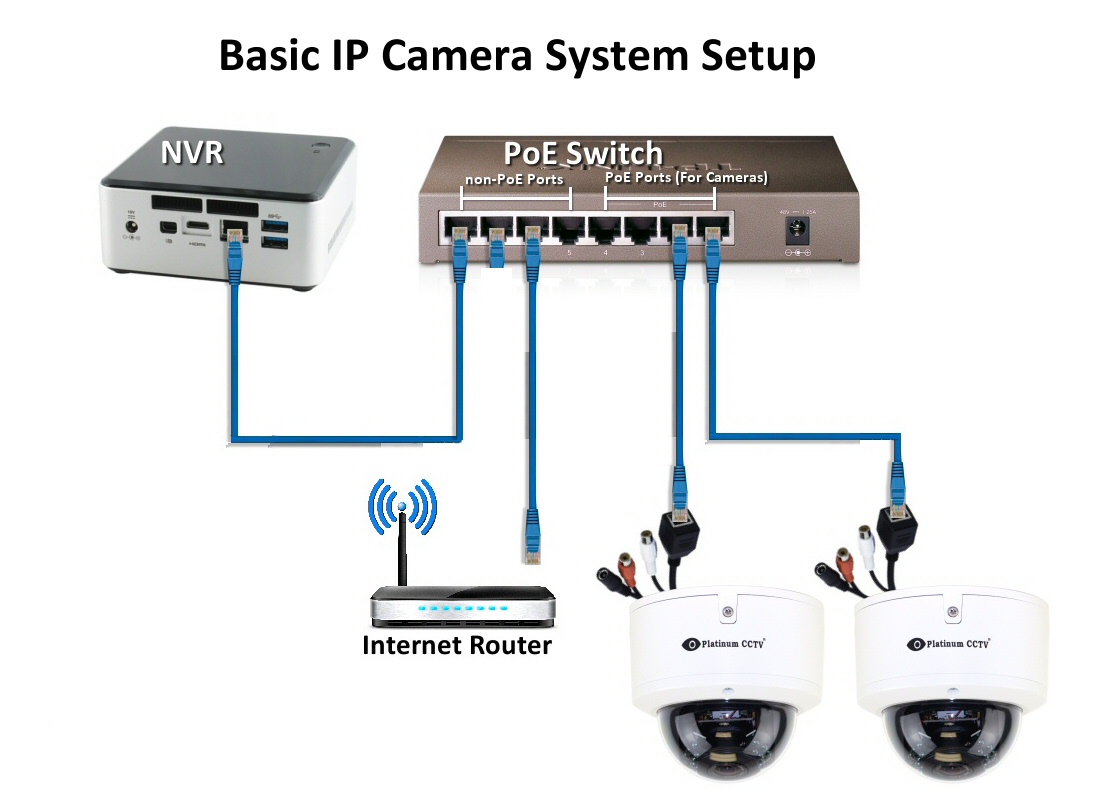

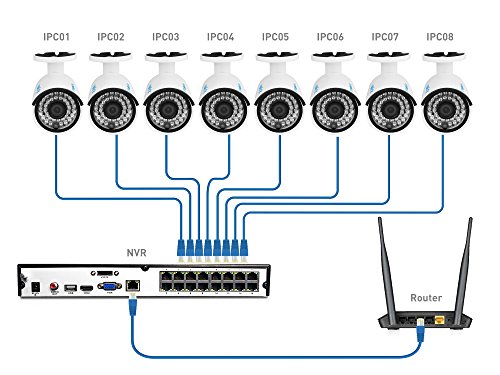

un conmutador (Switch ó NVR) PoE?Con el desarrollo de la tecnología de suministro de energía, muchos dispositivos de red admiten PoE. En la construcción de monitoreo de red, para reducir los costos de cableado, muchos proyectos considerarán usar el conmutador PoE como fuente de alimentación para cámaras IP.
Para ver cuántas cámaras pueden alimentarse con un conmutador PoE al mismo tiempo, tenga en cuenta dos aspectos: el estándar de la fuente de alimentación del conmutador PoE y la potencia total del conmutador PoE.
La potencia de la fuente de alimentación del conmutador PoE puede entenderse como una fuente de alimentación de un puerto con conmutador PoE. Hay dos tipos de conmutadores PoE populares en el mercado, IEEE802.3af e IEEE802.3at.
El estándar IEEE802.3af define que la fuente de alimentación es de 15.4W por puerto, el estándar IEEE802.3at define la fuente de alimentación de hasta 30W por puerto. Debido a la diferente fuente de alimentación estándar, la fuente de alimentación de un solo puerto también es diferente. Por ejemplo, la potencia de la cámara es de 9W, utilizando un interruptor PoE estándar; Si la potencia de la cámara es de 20W, necesita usar el interruptor PoE estándar; si la potencia de la cámara es de 30W o más, necesita usar un módulo PoE dedicado.
En general, un conmutador PoE que admite los estándares af y at tiene una fuente de alimentación adaptable. Por ejemplo, está conectado a un dispositivo de 5W, luego proporciona 5W de potencia; si la conexión es de 20W, proporcione 20W de potencia.
Potencia total del SWITCH PoE
La potencia total del conmutador PoE es un indicador muy importante, directamente relacionado con la cantidad de cámaras que se pueden alimentar. Para un conmutador PoE de 24 puertos con 400 W de potencia, la potencia total del conmutador PoE es de aproximadamente 370 W después de reducir la pérdida.
Bajo el estándar IEEE802.3af, puede ser para 24 puertos (370 / 15.4 = 24), potencia de soporte promedio para 24 cámaras al mismo tiempo --- fuente de alimentación de carga completa.
Pero de acuerdo con el estándar IEEE802.3at, que definepor puerto único 30W (máximo), sólo se pueden alimentar 12 cámaras al mismo tiempo (370/30 = 12).
De hecho, la potencia máxima de la cámara IP es menor, básicamente no más de 15W, entonces si cada puerto PoE reserva energía de acuerdo con la potencia máxima (como 30W), habrá pérdida de energía para algunos puertos, y algunos puertos no pueden conseguir energía.
Por ejemplo, algunos conmutadores PoE admiten la asignación de potencia dinámica, lo que puede evitar los problemas anteriores. Es mejor comprar los conmutadores que admiten la asignación de potencia dinámica, luego a cada puerto solo se le asigna la potencia real utilizada.
Resumiendo:
1. Para maximizar la eficiencia de la fuente de alimentación, adopte los conmutadores POE que admiten la asignación de potencia dinámica.
2. Conozca el consumo máximo de energía del dispositivo alimentado, y luego divida la potencia total del suministro de energía del conmutador PoE (por ejemplo: 370W) por el consumo máximo de energía (por ejemplo: 15.4w) para obtener cuántos dispositivos pueden alimentarse con un conmutador PoE .
